      一種新型Z字型提升機設計技術及實用

      發布人:新鄉天太斗式提升機廠家 發布時間:2021-01-29

      背景技術:本技術涉及一種新型Z字型提升機。目前,Z型提升機主要應用于制藥工業物料的輸送、加料轉運。也可以和混合機、壓片機、膠囊填充機、包裝機等設備配套使用。同時在化工、食品等行業也有廣泛使用。在食品加工行業,經常會使用大型的食品粉碎機,一般的粉碎機的入料口離地面都有一定的高度,這就會使用到提升機來幫助人們進行搬運,現有的提升機基本上都是由若干的輸送帶組成,這類的提升機會占用很大的空間,而且輸送效率不高,直接影響食品的生產效率和質量,而且能量消耗的也越多。


      技術實現要素:

          本技術的目的在于針對現有Z型提升機技術的缺陷和不足,提供一種結構簡單、重量較輕、密封性好、便于維修的新型Z字型提升機,它具有多點加料及卸料,工藝布置較為靈活的特點。

          為了解決背景技術所存在的問題,本技術是采用以下技術方案:一種新型Z字型提升機,它包括Z字型機架;所述的機架上設置有牽引機構、驅動機構、控制機構;所述的牽引機構包括設置于機架上的傳動鏈條;所述的機架上設置有入料口和卸料口;所述的傳動鏈條上設置有輸送斗;所述的驅動機構設置于機架的一側,并與位于機架中部的控制機構及牽引機構相配合連接。

      進一步的,所述的輸送斗設置有兩個及兩個以上,且輸送斗之間設置有一定的距離。

      進一步的,所述的機架上設置有檢修門。

      進一步的,所述的機架上方設置有防護罩。

          本技術操作時,由輸送斗把物料從上面的入料口流入,啟動驅動機構,通過調節控制機構控制輸送的速度,隨著傳動鏈條提升到頂部,繞過主動輪后向下翻轉,斗式提升機將物料從卸料口倒入接受槽內;而空的輸送斗又隨傳動鏈條轉動回到機架底部的入料口處,輸送斗設有兩個及兩個以上,且輸送斗之間設置有一定的距離;多個輸送斗裝滿物料后被提升上去,這樣反復循環,送料效率高,機架上方的防護罩有效遮擋外部的灰塵。

          本技術有益效果:它具有結構簡單、重量較輕、密封性好、便于維修、具有多點加料及卸料、工藝布置較為靈活。


      附圖說明

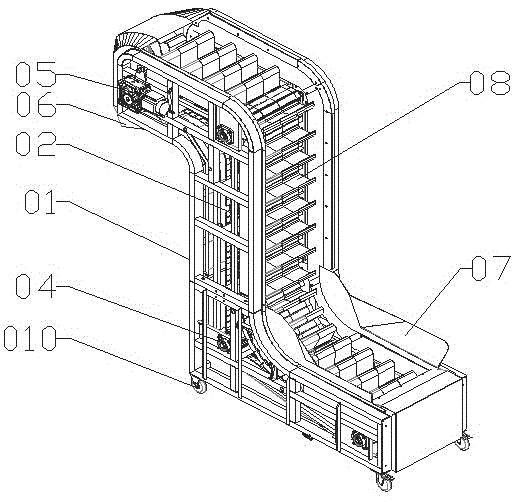

      圖1是Z型提升機結構示意圖;

      附圖標記說明:1-卸料口;2-輸送斗;3-控制機構;4-驅動機構;5-檢修門;6-傳動鏈條;7-防護罩;8-主動輪;9-入料口。


      具體實施方式

          下面將結合附圖以及具體實施例來詳細說明本技術,其中的示意性實施例以及說明僅用來解釋本技術,但并不作為對本技術的限定。

          如圖1所示,本具體實施方式采用以下技術方案:一種新型Z字型提升機,它包括Z字型機架;所述的機架上設置有牽引機構、驅動機構4、控制機構3;所述的牽引機構包括設置于機架上的傳動鏈條6;所述的機架上設置有入料口9和卸料口1;所述的傳動鏈條6上設置有輸送斗2;所述的驅動機構4設置于機架的一側,并與位于機架中部的控制機構3及牽引機構相配合連接。

      進一步的,所述的輸送斗2設置有兩個及兩個以上,且輸送斗之間設置有一定的距離。

      進一步的,所述的機架上設置有檢修門5。

      進一步的,所述的機架上方設置有防護罩7。


      本具體實施工作原理:

          由輸送斗把物料從下面的入料口舀起,啟動驅動機構,通過調節控制機構控制輸送的速度,隨著傳動鏈條提升到頂部,繞過主動輪8后向下翻轉,斗式提升機將物料從卸料口倒入接受槽內;而空的輸送斗又隨傳動鏈條轉動回到機架底部的入料口處,輸送斗設有兩個及兩個以上,且輸送斗之間設置有一定的距離;多個輸送斗裝滿物料后被提升上去,這樣 反復循環,送料效率高,機架上方的防護罩有效遮擋外部的灰塵,機架的檢修門,使得維修更加方便。

          采用上述結構后,本具體實施方式產生的有益效果為:它具有結構簡單、重量較輕、密封性好、便于維修、具有多點加料及卸料、工藝布置較為靈活。

          以上所述,僅用以說明本技術的技術方案而非限制,本領域普通技術人員對本技術的技術方案所做的其它修改或者等同替換,只要不脫離本技術技術方案的精神和范圍,均應涵蓋在本技術的實用要求范圍當中。


      技術特征:

      1.一種新型Z字型提升機,其特征在于它包括Z字型機架;所述的機架上設置有牽引機構、驅動機構、控制機構;所述的牽引機構包括設置于機架上的傳動鏈條;所述的機架上設置有入料口和卸料口;所述的傳動鏈條上設置有輸送斗;所述的驅動機構設置于機架的一側,并與位于機架中部的控制機構及牽引機構相配合連接。

      2.根據實用要求1所述一種新型Z字型提升機,其特征在于所述的輸送斗設置有兩個及兩個以上,且輸送斗之間設置有一定的距離。

      3.根據實用要求1所述一種新型Z字型提升機,其特征在于所述的機架上設置有檢修門。

      4.根據實用要求1所述一種新型Z字型提升機,其特征在于所述的機架上方設置有防護罩。


      技術總結

          一種新型Z字型提升機,涉及食品加工機械領域;它包括Z字型機架;所述的機架上設置有牽引機構、驅動機構、控制機構;所述的牽引機構包括設置于機架上的傳動鏈條;所述的機架上設置有入料口和卸料口;所述的傳動鏈條上設置有輸送斗;所述的驅動機構設置于機架的一側,并與位于機架中部的控制機構及牽引機構相配合連接;所述的輸送斗設置有兩個及兩個以上,且輸送斗之間設置有一定的距離;所述的機架上設置有檢修門、防護罩;其有益效果是:它具有結構簡單、重量較輕、密封性好、便于維修、具有多點加料及卸料、工藝布置較為靈活。
