      振動垂直提升機

      發布人:新鄉天太斗式提升機廠家 發布時間:2019-09-11

      振動垂直提升機

      DZC振動垂直提升機產品概述:

        DZC系列垂直振動輸送機(振動垂直提升機)是一種新型的垂直提升機,本機對大多顆粒狀、塊狀、粉狀的固體物料(粘度不)都可以輸送。廣泛應用于礦山、冶金、機械、建材、化工、橡膠、醫藥、電力、糧食、食品等行業的塊狀、粉狀和短纖維狀固體物料的提升,DZC型振動垂直提升機在向上提升物料的同時,還可以完成對物料的干燥和冷卻。分開槽式、封閉式兩種結構,并可根據不同的工藝要求,設計物料顆粒分級作用的篩選提升機及設計易燃易爆物料的提升機。


      DZC振動垂直提升機主要特點:

       1.產品占地面積小,便于工藝布置。

       2.物料可向上輸送,亦可向下輸送。

       3.噪音低,結構簡單,安裝、維修便利。

       4.結構簡單合理、能耗小,節約電能,料槽磨損小。

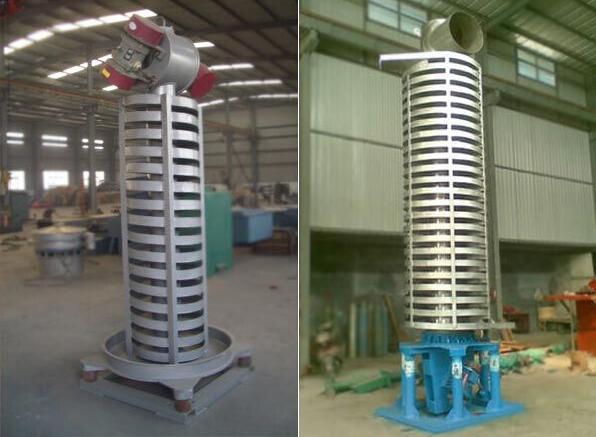

      垂直提升機

      DZC振動垂直提升機工作原理:

        DZC系列振動垂直提升機的驅動裝置振動電機安裝在輸送塔下部,兩臺振動電機對稱交叉安裝,輸送塔由管體和焊接在管體周圍的螺旋輸送槽組成,輸送塔座于減振裝置上,減振裝置由底座和隔振彈簧組成。當垂直輸送機工作時,根據雙振動電機自同步原理,由振動電機產生激振力,強迫整個輸送塔體作水平圓運動和向上垂直運動的空間復合振動,螺旋槽內的物料則受輸送槽的作用,作勻速拋擲圓運動,沿輸送槽體向上運動,從而完成物料的向上(或向下)輸送作業。


      DZC系列垂直振動提升機型號說明:

       DZ C-□

       ┬  ┬ ┬

       │  │ │

       │  │ │

       │  │ │

       │  │ └─────────  輸送高度

       │  └──────────- 垂直輸送

       └────────────  振動電機


        1.基本型(ZC--口),為敞開輸送槽結構,用于一股物料無特殊要求的向上(或向下)輸送作業。

        2.封閉型(ZC--口F)為封閉輸送槽結構,用于對物料有防塵要求的場合向上(或向下)輸送作業。


      DZC系列振動垂直提升機電源控制:

        DZC系列振動垂直提升機配套GK型反接制動控制箱。用于使輸送機在停機時,快速通過共振區,防止機器經過共振區時產生較大的振幅,同時具有對電機過流、過載、斷相等保護功能。


      DZC系列振動垂直提升機安裝尺寸:

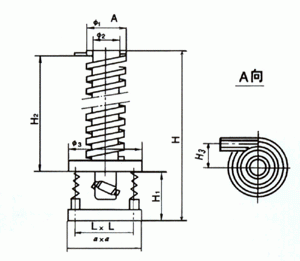

      垂直振動提升機外形圖

      型號

      Φ

      Φ1

      Φ2

      H

      H1

      H2

      H3

      D

      Lx8

      Ld×Bd

      Φd

      DZC300

      300

      146

      500

      2000

      2750

      40

      75

      270

      680×680


      11

      DZC500

      500

      219

      850

      3000

      4020

      50

      80

      475

      1080×1080

      880×880

      13

      DZC550

      550

      245

      900

      3500

      4530

      55

      85

      500

      1100×1100

      900×900

      13

      DZC600

      600

      273

      950

      4000

      5150

      60

      85

      525

      1100×1100

      900×900

      15

      DZC800

      800

      351

      1200

      4500

      5650

      60

      90

      650

      1300×1300

      1050×1050

      15

      DZC850

      850

      402

      1250

      5000

      6150

      65

      100

      675

      1400×1400

      1150×1150

      17

      DZC900

      900

      530

      1300

      6000

      7180

      65

      110

      700

      1600×1600

      1300×1300

      17


      DZC系列振動垂直提升機技術參數表:

      型號輸送量
      (t/h)
      輸送槽直徑
      (mm)
      輸送寬度
      (mm)
      輸送高度
      (m)
      振次
      (min)
      雙振幅
      (mm)
      電動功率
      (kw)
      重量
      (kg)
      DZC300~1.030077≤2.09606~72×0.4680
      DZC500~2.0500140≤3.06~82×0.751010
      DZC550~3.0550152≤3.56~82×1.51190
      DZC600~3.0600163≤4.06~72×1.51321
      DZC800~4.0800224≤4.56~82×2.21590
      DZC850~4.0850224≤5.06~92×2.21750
      DZC900~3.5900185≤6.06~92×3.02100
