      NE斗式提升機

      發布人:新鄉天太斗式提升機廠家 發布時間:2019-09-11

      NE斗式提升機產介紹:

      NE斗式提升機

        NE板鏈斗式提升機是應用廣泛的一種垂直提升機設備,它被用來提升各種散狀物料,如:礦石、煤、水泥、水泥熟料等。NE板鏈斗式提升機采用自流式裝料,重力式卸料.鏈條是質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。該機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送,物料溫度在250℃以下。


      NE板鏈斗式提升機結構

        NE斗式提升機由于節能效率高,正在逐步淘汰HL型等環鏈?zhǔn)教嵘龣C(jī)。該系列為流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。NE板鏈?zhǔn)蕉肥教嵘龣C(jī)共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

      斗式提升機工作原理圖

      NE斗式提升機工作原理

      NE板鏈斗式提升機工作原理:

        NE斗式提升機是流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量大;且生產能高,能耗較低,可逐步代替其他類型提升機,其主要參數見下表。該機采用全封式機殼鏈速低,幾乎無回料現象,因此無功功率損耗少,噪聲低,壽命長。

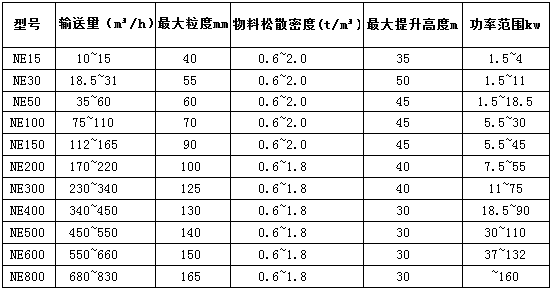

      NE斗式提升機產品技術參數表:

      NE斗式提升機產品技術參數表

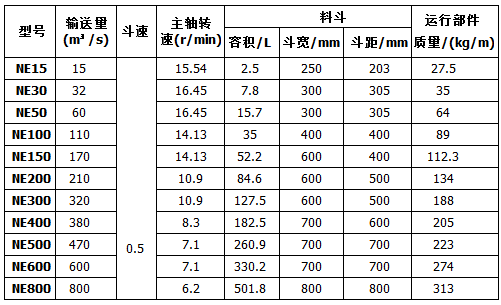

      斗式提升機技術參數

      板鏈斗式提升機技術參數表

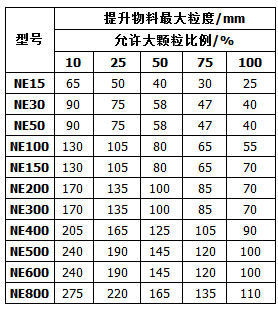

      NE型斗式提升機輸送物料性能參數表:

      NE型斗式提升機輸送物料性能參數表

      注:上表中所給出的技術參數為部分板鏈斗式提升機的參數,其他型號規格的板鏈斗式提升機的參數這里不再一一列出,咨詢具體詳細參數請致電我公司業務或技術部!


      NE板鏈斗式提升機主要特點:

        1.密封性好,環境污染少。

        2.操作、維修方便、易損件少。

        3.使用成本低,由于節能和維修少,使用成本極低。

        4.運行可靠,先進的設計原理,保證整機運行的可靠性。

        5.結構剛性好,精度高。機殼經折邊和中間壓筋,再經焊接,剛性好、外觀漂亮。

        6.機械尺寸小,與同等提升量的其它各種提升機相比,這種提升機的機械尺寸較小。

        7.輸送能力大,該系列提升機具有NE15~NE800多種規格。提升量范圍為15~800m3/h 。

        8.操作方便,維修少,易損件少。輸送鏈為套筒滾子鏈,誘導式重力卸料,用于各種粉狀、塊狀物料的垂直提升。

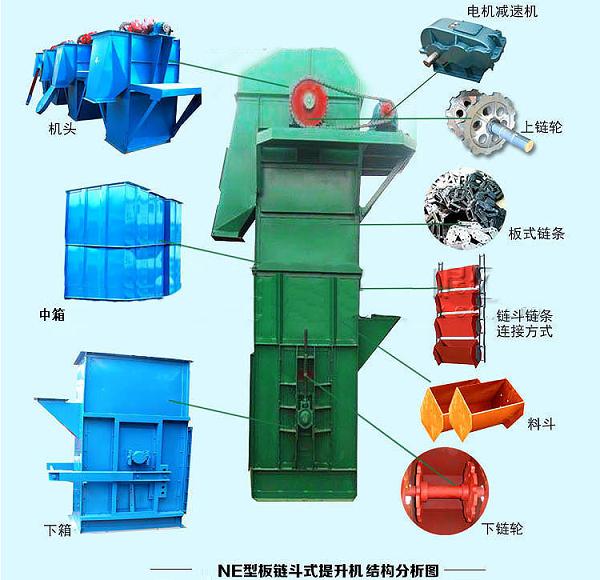

      NE斗式提升機主要結構:

      NE斗式提升機主要結構

      NE板鏈斗式提升機結構圖:

        NE板鏈?zhǔn)蕉肥教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

        運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。

        驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。

        上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

        中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

        下部裝置---安裝有自動張緊裝置。

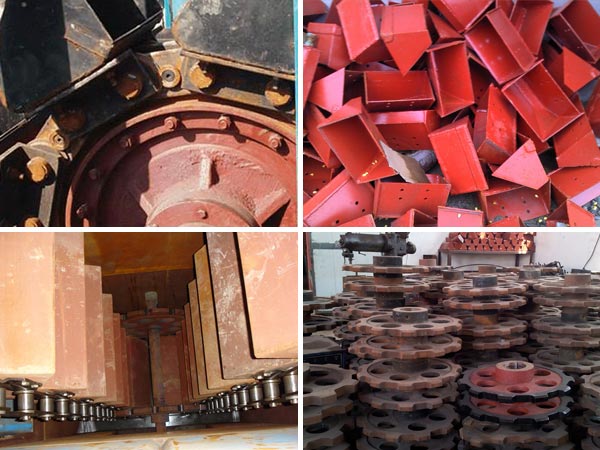

      NE板鏈斗式提升機內部構造

      NE斗式提升機主要部件特點:

        1.上部裝置:安裝有軌道(雙排道),防止鏈條擺動,逆止器,防止料斗回轉,物料阻滿下部機殼,卸料口裝有橡膠板防止回料。

        2.中間節:部分中間節裝有軌道(雙排節),以防止鏈條工作中擺動,部分中間節裝有檢修門以便維修。

        3.下部裝置:安裝有張緊裝置,NE15~NE50采用彈簧張緊,NE100~NE800采用重錘箱張緊。

        4.上下鏈輪采用 ZG310-570。整體調質,HB229-269齒面淬火HRC40~48。

        5.板鏈:鏈板采用 45 # HRC36~42
