      TH斗式提升機

      發布人:新鄉天太斗式提升機廠家 發布時間:2019-09-11


      TH斗式提升機產品概述:

          天太提升機廠家生產的TH型環鏈斗式提升機,由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。

          本提升機的料斗為間斷式布置,利用“掏取法”進行裝載,“離心投料法”卸料。

          本提升機的牽引機構是兩根環形鏈條.我廠生產的TH型環鏈斗式提升機,由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。

          本提升機的料斗為間斷式布置,利用“掏取法”進行裝載,“離心投料法”卸料。

          本提升機的牽引機構是兩根環形鏈條。

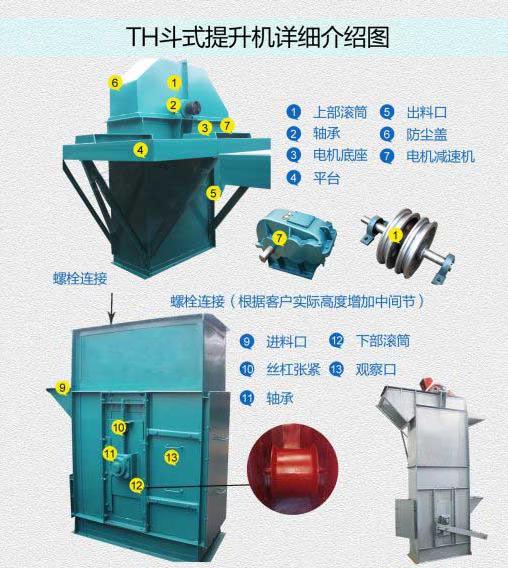

      斗式提升機結構圖


      TH斗式提升機的工作原理:

          我公司生產的TH型環鏈斗式提升機,由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置,利用“掏取法”進行裝載,“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的TH型環鏈離心斗式提升機,由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成(見下圖)。本提升機的料斗為間斷式布置,利用“掏取法”進行裝載,“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。

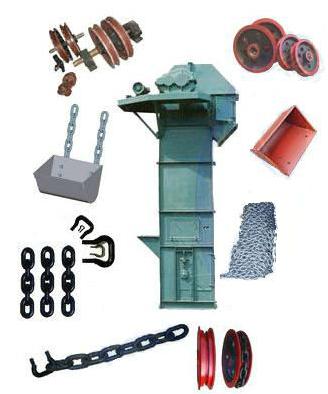

      TH斗式提升機內部構造


      TH斗式提升機的特點:

          1.運行平穩、輸送效率高。

          2.料斗形式多,應優先選用。

          3.適應性強、安裝維修方便、壽命長。

          4.整機體積小、轉速高、確保快速均勻輸送。


      1.1 產品特點

      TH斗式提升機是廣泛應用的垂直提升機械,為錨鏈掛式結構。

      1.2 選用說明

      1.2.1 訂貨時除注明型號數量外,必須提供提升高度數據.

      1.2.2 深斗式料斗適用干燥松散物料,淺斗式料斗適用于潮濕粘性物料。


      TH斗式提升機技術參數表:

      提升機型號

      TH160

      TH200

      TH250

      TH315

      TH400

      TH500

      TH630

      料斗形式

      ZH

      SH

      ZH

      SH

      ZH

      SH

      ZH

      SH

      ZH

      SH

      ZH

      SH

      ZH

      SH

      輸送量m3/h

      普通型

      15

      25

      18

      29

      31

      48

      35

      60

      60

      94

      75

      118

      114

      185

      改進型

      -

      -

      -

      -

      -

      -

      46

      80

      80

      125

      100

      157

      152

      246

      料斗

      斗寬mm

      160

      200

      250

      315

      400

      500

      630

      斗容L

      1.2

      1.9

      1.5

      2.4

      3.0

      4.6

      3.75

      6.0

      5.9

      9.5

      9.3

      15.0

      14.6

      23.6

      斗距mm

      普通型

      500

      512

      688

      改進型

      -

      384

      516

      鏈條

      圓鋼(直徑×節距)mm

      14×50

      18×64

      22×86

      環數

      普通型

      9

      7

      7

      改進型

      -

      5

      5

      料斗運行速度m/s

      1.2

      1.4

      1.5

      主鏈輪節圓直徑mm

      300

      365

      520

      630

      710

      800

      900

      主軸轉速r/min

      69.71

      63.22

      44.11

      42.5

      37.6

      35.8

      31.8

      物料*大塊度mm

      20

      25

      30

      35

      40

      50

      60
