斗式提升機環鏈與料斗連接裝置制作方法簡介

背景技術：在工業生產中，提升或輸送粉粒狀、塊狀物料(如水泥廠中的斗式提升機)設備上使用的環鏈與料斗連接裝置由若干個料斗、固定在每個料斗上的環勾，連接在每?jī)蓚€(gè)料斗環勾之間的環鏈組成，其缺點是牽引環鏈不直接連成一體，面是分段連接在兩料斗之間，以環勾作為中間環，環勾不僅承受料斗自重和料重，而且還承受牽引力，使環勾受力大，受力復雜，導致使用中連接裝置常常在環勾處發生斷裂，使料斗脫落，即不安全，又恢復費時費力；其次是由于單個鏈環制造誤差或變形，兩料斗之間的雙排環鏈產生不等長，導致料斗歪斜運行，常發生卡住、掉料、斷勾。

    本技術目的在于針對上述不足而提供一種改善料斗與環鏈連接結構的斗式提升機環鏈與料斗連接裝置。

    本技術的目的是這樣實現的本裝置由驅動裝置帶動主從鏈輪上的雙排環鏈運行，環鏈?zhǔn)怯筛鱾€(gè)單鏈環連成的封閉整條鏈，若干個料斗通過固定在料斗上的環勾與環鏈相連，每個環勾與環鏈上的一個單鏈環連接。環鏈帶動料斗作循環運動的環鏈斗式提升機，實現物料輸送。

技術領域：

    本技術涉及一種輸送粉粒狀、塊狀物料設備上使用的環鏈與料斗連接裝置，尤其是在斗式提升機上使用。

本技術優點是

1、料斗與環鏈連接合理。料斗通過環勾與封閉環鏈連接，使環勾只受料斗自重和料重，不受鏈條內部張力作用。

2、環鏈采用封閉結構，又克服了原分段連接的積累誤差，改善了料斗運行工況。

3、便于安裝、維護、減少維修工作量。

斗式提升機環鏈與料斗連接裝置

下面將結合附圖對本技術作進一步詳細描述

圖1是本技術背景技術中結構簡圖。

圖2是本技術結構簡圖。

參見圖1，在背景技術中本裝置由若干個料斗1、環鏈2、環勾3組成，環勾3分別連接上段環鏈2—1，下段環鏈2—2，牽引力直接作用于環勾3上，使其易折斷。

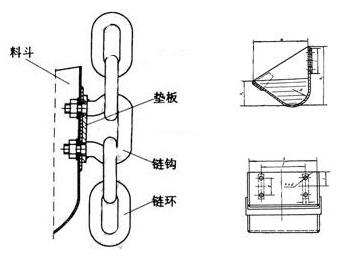

參見圖2，本技術由牽引環鏈2、料斗1、沿料斗1上下間隔布置的兩個U型環勾3組成。牽引環鏈2為整個封閉鏈環，環勾3勾住環鏈2后其兩端通過螺母4與料斗1固定連接。兩環勾3中心距略大于一個單個鏈環長度加上環勾3直徑，一來補償環鏈制造誤差，便于安裝，二來減少料斗1運轉轉向時環鏈2竄動量，降低運轉燥音。在料斗1上兩上下環勾3之間固定一個彈片5，彈片5另一端頂住一節鏈環2--3平面，使環鏈2與料斗1間保持一定間隙，即可保證料斗和鏈條在傳動、改向鏈輪處不干涉，又可保證料斗與鏈條的正確位置，同時還可防止鏈條沿中心轉動。

對整個連接裝置來說，環鏈2采用兩排，在料斗1背面上設置四個環勾3，每上下兩個對應一排環鏈連接。

實用要求

1.一種輸送粉粒狀、塊狀物料設備上使用的環鏈與料斗連接裝置，由若干個料斗(1)、牽引料斗(1)運行的兩排環鏈(2)和固定在每個料斗(1)上與環鏈(2)相連的環勾(3)組成，其特征在于環鏈(2)是由各個單鏈環連成的封閉整條鏈，每個環勾(3)與環鏈(2)上的一個單鏈環連接。

2.按實用要求1所述的斗式提升機環鏈與料斗連接裝置，其特征在于對應每排環鏈環勾(3)沿料斗(1)上下間隔布置兩個。

3.按實用要求1或2所述的斗式提升機環鏈與料斗連接裝置，其特征在于料斗(1)上兩上下環勾(3)之間固定一個彈片(5)，彈片(5)另一端頂住一節鏈環平面。

技術摘要

    一種斗式提升機環鏈與料斗連接裝置，它由兩排牽引封閉整條環鏈和通過環鉤與環鏈連接的若干個料斗組成，具有不斷鉤、運行可靠的特點。
