      粉狀物料斗式提升機技術要求及生產注意事項

      發布人:新鄉天太斗式提升機廠家 發布時間:2019-09-12

      技術背景:粉狀物料斗式提升機的粉末物質包含多種,粉末物質輸送的時候,有時容易阻塞在斗式提升機出料口。本實用新型涉及機械領域,尤其涉及一種粉狀物料斗式提升機。

      粉狀物料斗式提升機

      技術實現要素:

          實用新型的目的:為了提供一種效果更好的粉狀物料斗式提升機,具體目的見具體實施部分的多個實質技術效果。為了達到如上目的,本實用新型采取如下技術方案:

          一種粉狀物料斗式提升機,包含斗式提升機,該斗式提升機的殼體下方包含進料口4,殼體上方包含出料口6,其特征在于,所述的殼體邊側包含邊側支架13;邊側支架上包含軸承14,穿過軸承14包含有轉動桿7,轉動桿上方通過上鉸接點10連接著板體,板體位于出料口的壁上,通過轉動轉動桿能夠帶動板體在出料口的壁上相對運動。

          本實用新型進一步技術方案在于,所述的轉動桿上包含手輪,轉動手輪能帶動轉動桿轉動。

          本實用新型進一步技術方案在于,所述的板體的長度大于出料口的長度。

          采用如上技術方案的本實用新型,相對于現有技術有如下有益效果:原來的物料粉末狀的物料容易在出料口的位置阻塞,采用本結構,能夠利用轉動桿上下移動帶動板體相對運動,第一是能夠調整板體朝向斗式提升機一側的距離能夠調整,因?yàn)椴煌奈锪蠏伷鸷蟮膲嬄淝闆r不一樣,采用本結構能夠適應各種物料的特性;第二是如果局部物料阻塞在出料口上的時候,通過板體的相對運動,能夠疏通物料。


      附圖說明


      為了進一步說明本實用新型,下面結合附圖進一步進行說明:

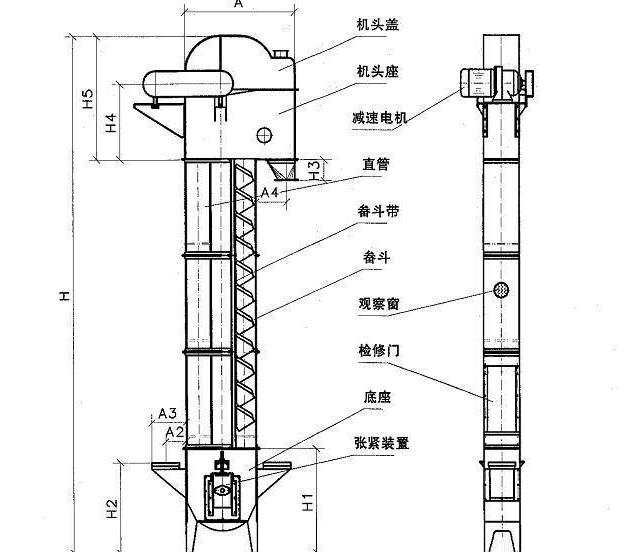

      粉狀物料斗式提升機技術要求及生產注意事項

      其中:1.殼體;2.殼體中部;3.料斗;4.進料口;5.調緊結構;6.出料口;7.轉動桿;8.轉動手輪;9.地方機架;10.上鉸接點;11.板體;12.手輪;13.邊側支架;14.軸承;17.鏈條。

          本附圖為本裝置主要部件組成的示意圖,不代表本實用新型的外形尺寸、連接方式、裝配形式、位置關系等,圖示省略了部分手動閥門、管件等。


      具體實施方式

          下面結合附圖和具體實施方式,進一步闡明本實用新型,應理解下述具體實施方式僅用于說明本實用新型而不用于限制本實用新型的范圍。需要說明的是,下面描述中使用的詞語“前”、“后”、“左”、“右”、“上”和“下”指的是附圖中的方向,詞語“內”和“外”分別指的是朝向或遠離特定部件幾何中心的方向。

          本技術提供多種并列方案,不同表述之處,屬于基于基本方案的改進型方案或者是并列型方案。每種方案都有自己的獨特特點。

          一種粉狀物料斗式提升機,包含斗式提升機,該斗式提升機的殼體下方包含進料口4,殼體上方包含出料口6,其特征在于,所述的殼體邊側包含邊側支架13;邊側支架上包含軸承14,穿過軸承14包含有轉動桿7,轉動桿上方通過上鉸接點10連接著板體,板體位于出料口的壁上,通過轉動轉動桿能夠帶動板體在出料口的壁上相對運動。本處的技術方案所起到的實質的技術效果及其實現過程為如下:原來的物料粉末狀的物料容易在出料口的位置阻塞,采用本結構,能夠利用轉動桿上下移動帶動板體相對運動,第一是能夠調整板體朝向斗式提升機一側的距離能夠調整,因?yàn)椴煌奈锪蠏伷鸷蟮膲嬄淝闆r不一樣,采用本結構能夠適應各種物料的特性;第二是如果局部物料阻塞在出料口上的時候,通過板體的相對運動,能夠疏通物料。

          所述的轉動桿上包含手輪,轉動手輪能帶動轉動桿轉動。本處的技術方案所起到的實質的技術效果及其實現過程為如下:手輪轉動能夠帶動轉動桿轉動,進一步帶動板體運動,疏通出料口。


          所述的板體的長度大于出料口的長度。因此能夠避免物料被提上去后又會掉落下來。


          開創性地,以上各個效果獨立存在,還能用一套結構完成上述結果的結合。


      以上結構實現的技術效果實現清晰,如果不考慮附加的技術方案,本技術名稱還可以是一種新型提升機。圖中未示出部分細節。


          需要說明的是,本技術提供的多個方案包含本身的基本方案,相互獨立,并不相互制約,但是其也可以在不沖突的情況下相互組合,達到多個效果共同實現。


          以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本領域的技術人員應該了解本實用新型不受上述實施例的限制,上述實施例和說明書中描述的只是說明本實用新型的原理,在不脫離本實用新型精神和范圍的前提下,本實用新型還會有各種變化和改進,這些變化和改進都落入要求保護的范圍內。


      技術特征:

      1.一種粉狀物料斗式提升機,包含斗式提升機,該斗式提升機的殼體下方包含進料口(4),殼體上方包含出料口(6),其特征在于,所述的殼體邊側包含邊側支架(13);邊側支架上包含軸承(14),穿過軸承(14)包含有轉動桿(7),轉動桿上方通過上鉸接點(10)連接著板體,板體位于出料口的壁上,通過轉動轉動桿能夠帶動板體在出料口的壁上相對運動。

      2.如技術要求1所述的一種粉狀物料斗式提升機,其特征在于,所述的轉動桿上包含手輪,轉動手輪能帶動轉動桿轉動。

      3.如技術要求1所述的一種粉狀物料斗式提升機,其特征在于,所述的板體的長度大于出料口的長度。


      技術總結

          本實用新型涉及機械領域,尤其涉及一種粉狀物料斗式提升機。其特征在于,所述的殼體邊側包含邊側支架;邊側支架上包含軸承,穿過軸承包含有轉動桿,轉動桿上方通過上鉸接點連接著板體,板體位于出料口的壁上,通過轉動轉動桿能夠帶動板體在出料口的壁上相對運動。有益效果:原來的物料粉末狀的物料容易在出料口的位置阻塞,采用本結構,能夠利用轉動桿上下移動帶動板體相對運動,第一能夠調整板體朝向斗式提升機一側的距離能夠調整,因?yàn)椴煌奈锪蠏伷鸷蟮膲嬄淝闆r不一樣,采用本結構能夠適應各種物料的特性;第二如果局部物料阻塞在出料口上的時候,通過板體的相對運動,能夠疏通物料。
